網管模擬工具 GNS3

首先上官網

註冊一個帳號

之後就能下載使用

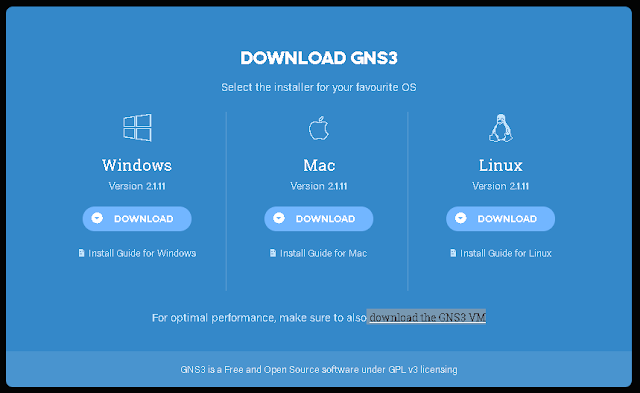

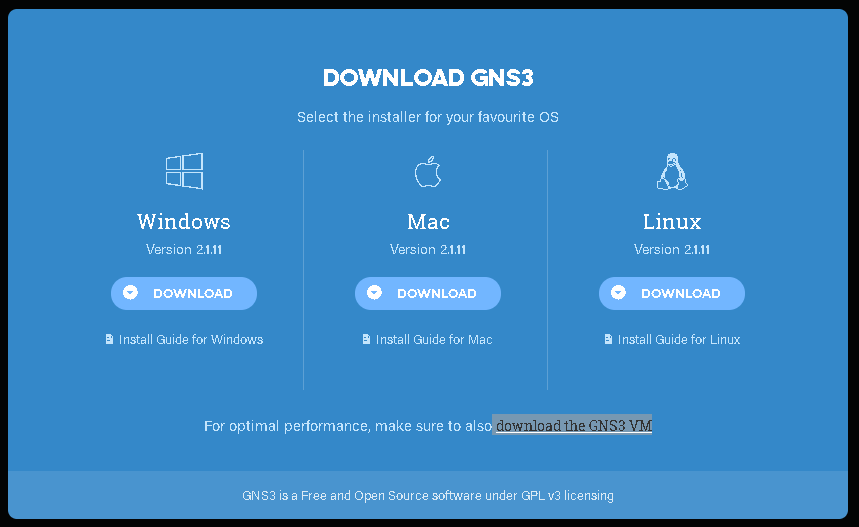

它分成 server 、 client

上面三個就是 client

下面的 For optimal performance, make sure to also download the GNS3 VM

這個就是 server 端 (只有 VM 版)

server 端就把他匯入 VM 即可

client 也是下一步下一步就可以裝起來

server 匯入後

建議先修改一下設定 RAM 不用太高

CPU 可以開多一點  並且要啟動虛擬化功能

網卡可以依需求增加 bridge 、 host only ….

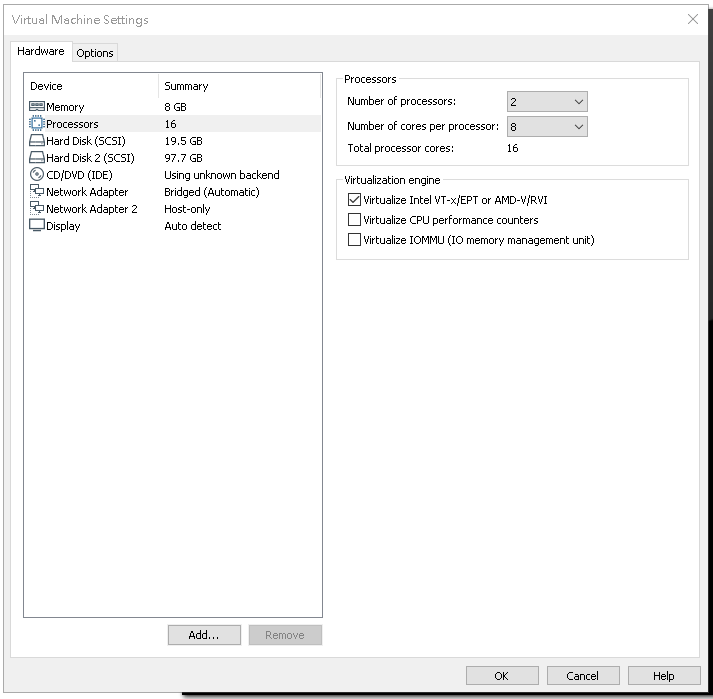

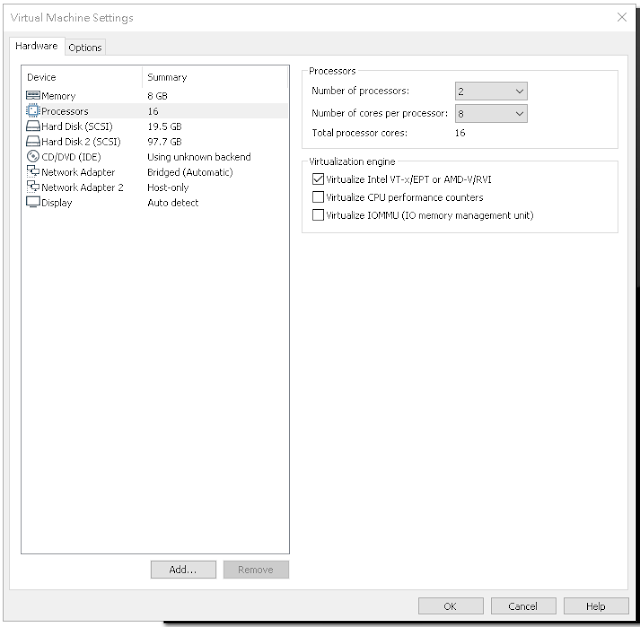

我的設定如下

接著開機後我們先設定 IP

選擇 Networking

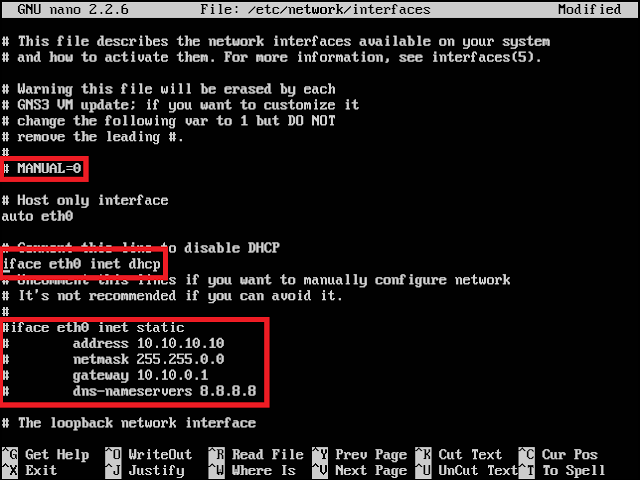

修改紅色框起來的地方

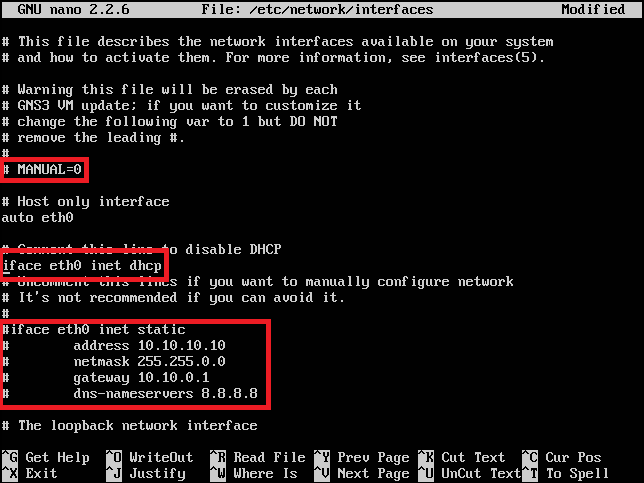

修改完的範例如下

接著按 Ctrl + O 存檔

 Ctrl + X 離開

server 會自動重開機

完成後

建議先跑一下 Upgrade

之後開啟 client 端

初始化不用理他直接關到

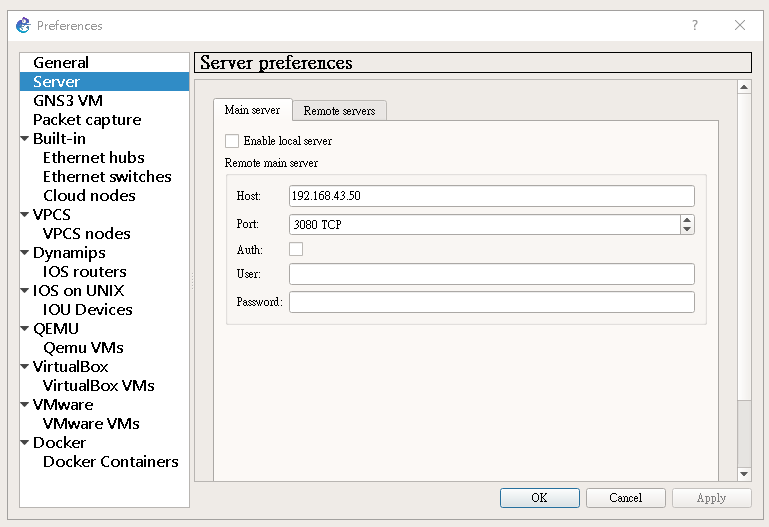

在上面的標題列 選 Edit > preferences > server > main server

輸入server 端 IP

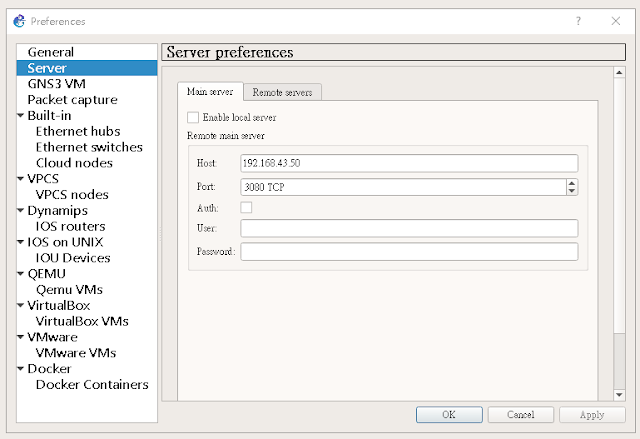

範例如下

這邊建議 client 端重開一下

讓他重新讀取 server 端資訊

之後準備要匯入 switch VM

以 CISCO 為例

到官網下載 APPLIANCE

https://www.gns3.com/marketplace/appliance/cisco-nx-osv

https://docs.gns3.com/appliances/cisco-iou-l2.html

清單

https://docs.gns3.com/1FFbs5hOBbx8O855KxLetlCwlbymTN8L1zXXQzCqfmy4/index.html#h.appliances

回 client 端

File > import  appliance 選擇剛剛下載的檔案

將需要的檔案匯進去 (有些檔案有版權問題 請自己再到 GOOGLE 找)

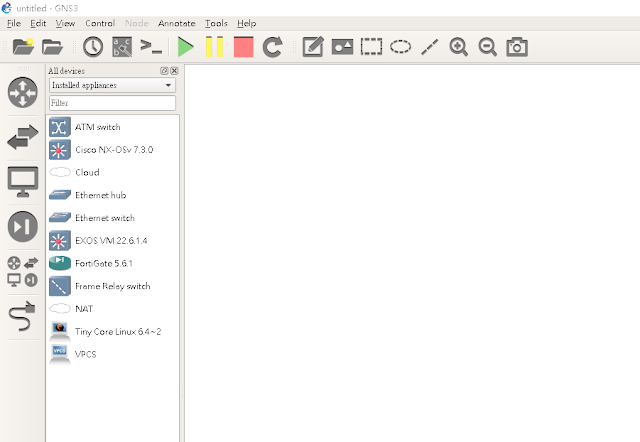

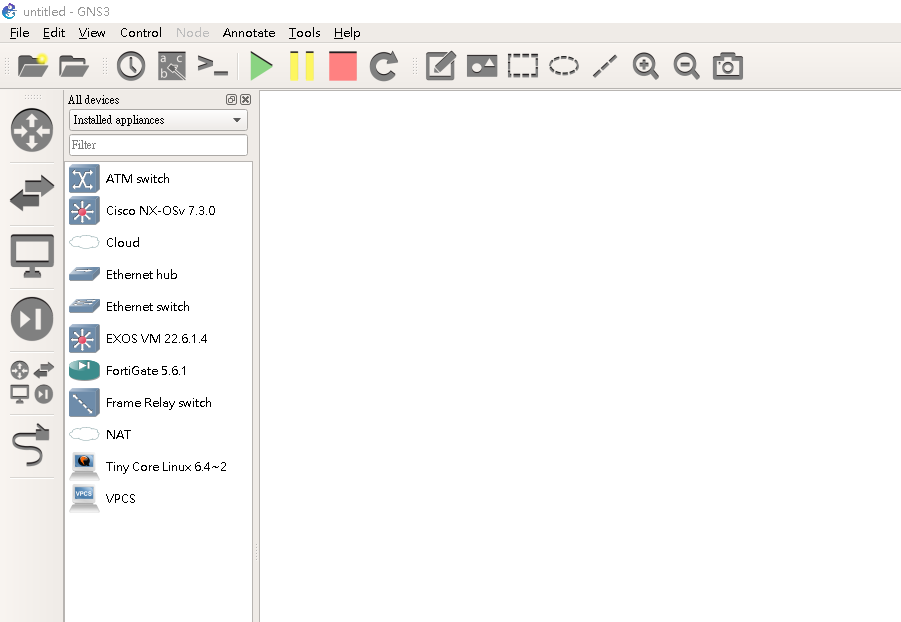

之後就能從左方工具列叫出來使用了
